高性能增量式光电编码器模块

n0629.6

产品简介

PCN2X 系列是 A 和 B 通道数字输出的高性能增量式光电编码器。通过使用非常小的结构组件和超薄封装的红外LED 和光电检测IC,建立起了高质量的信号输出和紧凑的外形。光电检测IC 使用了相位阵技术,有效的提高了信号的纠错能力。PCN2X 系列还拥有多种分辨率可选,以适合于不同检测需求的应用。



主要特性

•  Gap 间隙: 2.0 mm
•  Height 高度: 7.35 mm
•  Incremental output 增量输出: Digital output (A, B 2-Channel) 数字输出(A, B 通道)
•  Frequency 响应频率: 300kHz (Max)
•  Installation Method 安装方式: Standard or screw mounting 标准型或螺丝型固定



典型应用

•  Robots 机器人
•  FA equipments 工业控制
•  OA equipments 办公设备
•  Motor control 电机控制



普芮玛光电编码器概览



光电特性表(Ta=25℃)

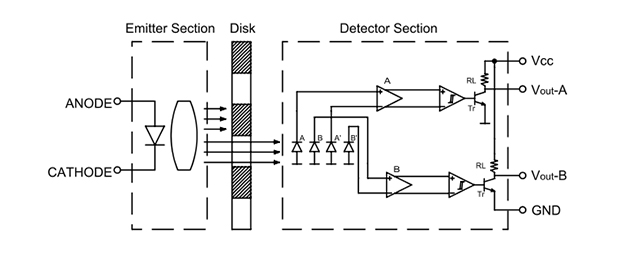

产品原理图
